Дифференциальное реле перепада давления DVL-2 / DPD-2 предназначено для определения перепада давления неагрессивных газов и применяется для контроля работоспособности различных элементов вентиляционных систем, посредством измерения перепада давления на контролируемом элементе.
При достижении установленного значения подаётся дискретный сигнал on/off на устройство управления. Органы настройки дифференциального реле давления DVL-2 / DPD-2 расположены снаружи.
Механическое дифференциально реле давление DVL-2 / DPD-2применяется для:
контроля загрязнения фильтров
контроля работы вентилятора
контроляобрыва ремня вентилятора
контроля открытия или закрытия воздушных клапанов и заслонок
определение перепадов давления воздуха и неагрессивных газов
Основные технические характеристики реле давления DVL-2 / DPD-2:
Коммутируемый ток - 1,5 (0,4) А; 12…250 В переменного тока, 4 (0,7) А, 30 В постоянноготока.
Тип переключателя - закрытый микропереключатель с перекидным контактом.

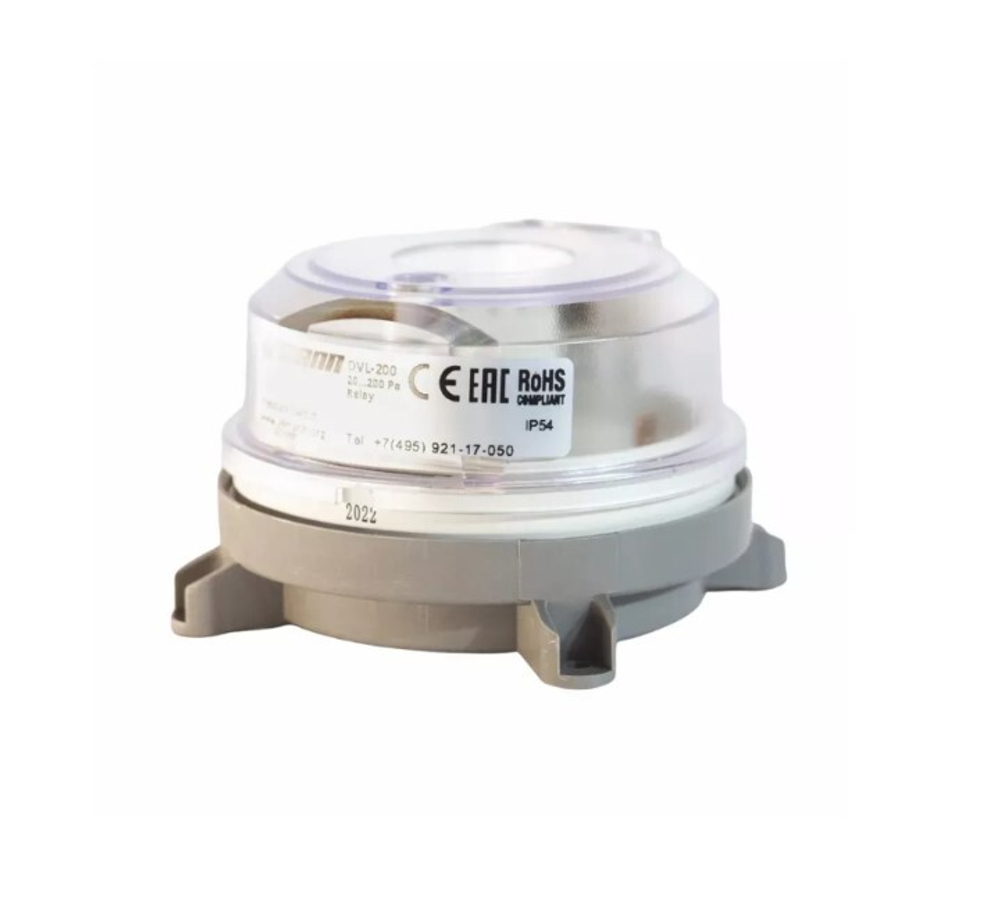

Корпус - монтажное основание из ПВХ с прозрачной пластиковой крышкой.
Температура окружающей среды -20ºС…+85ºС
Рабочий диапазон - 20…200 Па
Максимально допустимое давление - 5000 Па
Материал мембраны - силикон.

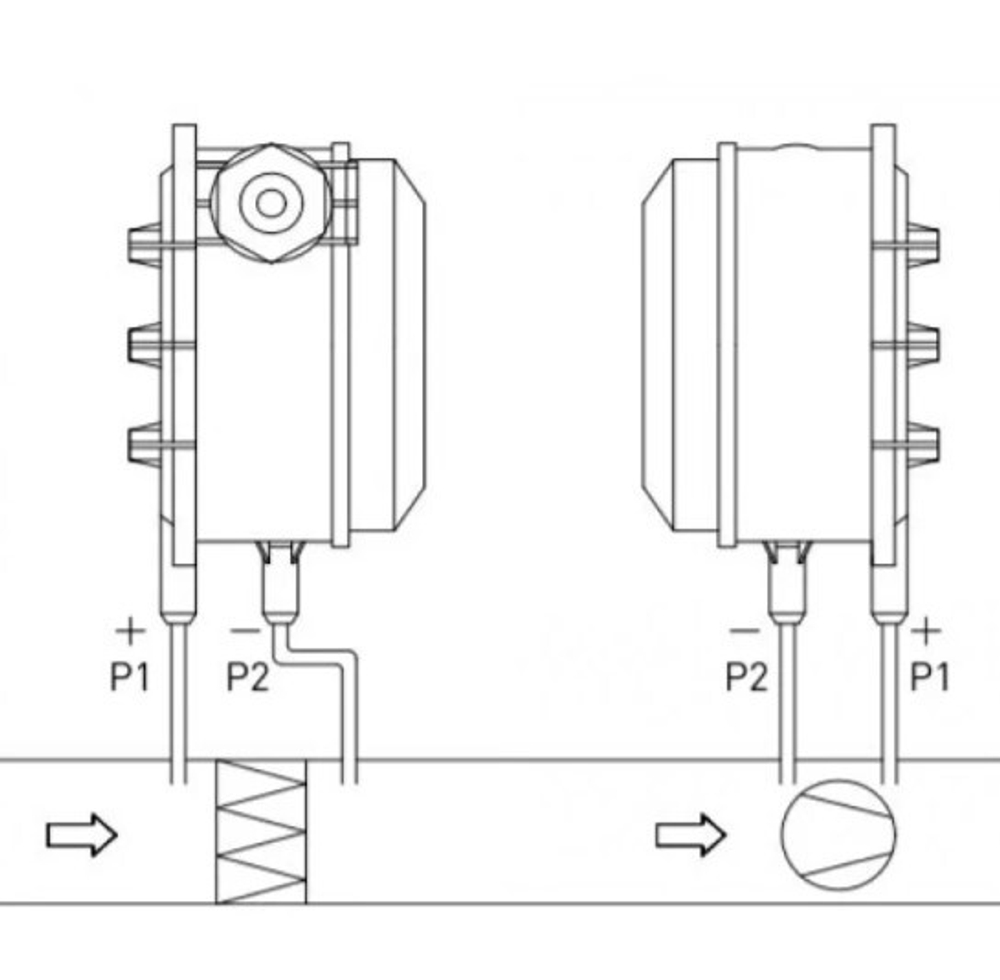

Присоединение штуцеров давления - штуцер Р1 для нагнетания, Р2 - для разряжения.
Принцип работы - контакты 3-1 размыкаются при увеличении разности давления до заданного значения, контакты 3-2
Одновременно замыкаются.
Класс защиты - IP54.
Датчик давления DVL-2 / DPD 2с контактором используются при определении обрывов приводного ремня вентилятора или засорения воздушного фильтра.
