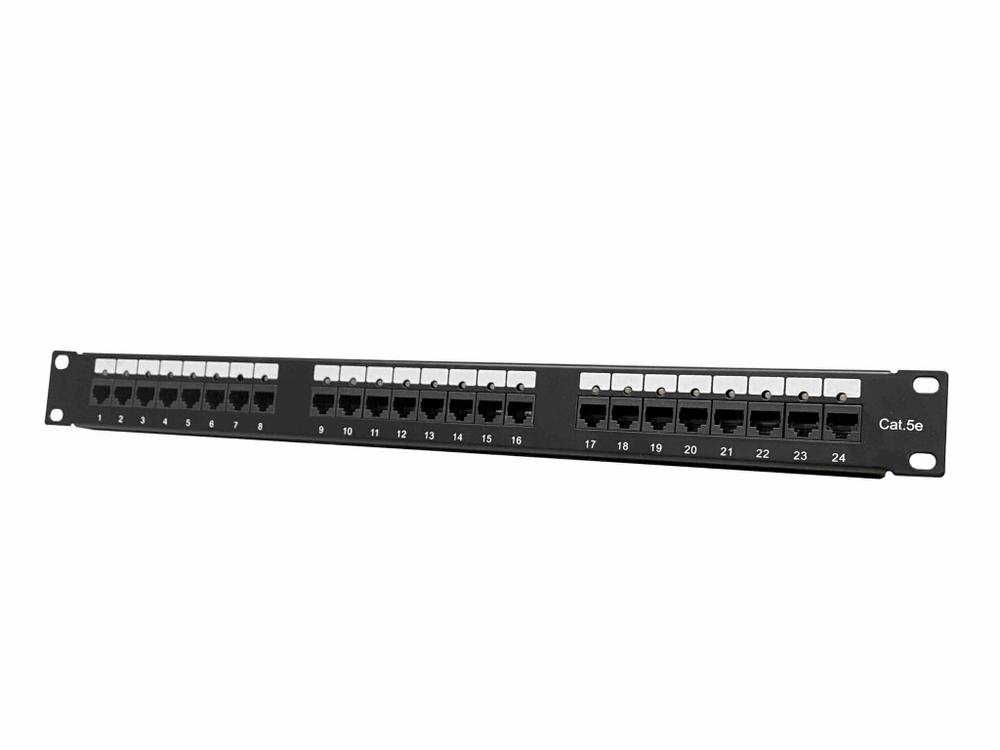

Коммутационная панель (patching panel) предназначена для разделки в ней кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами (patching cords).

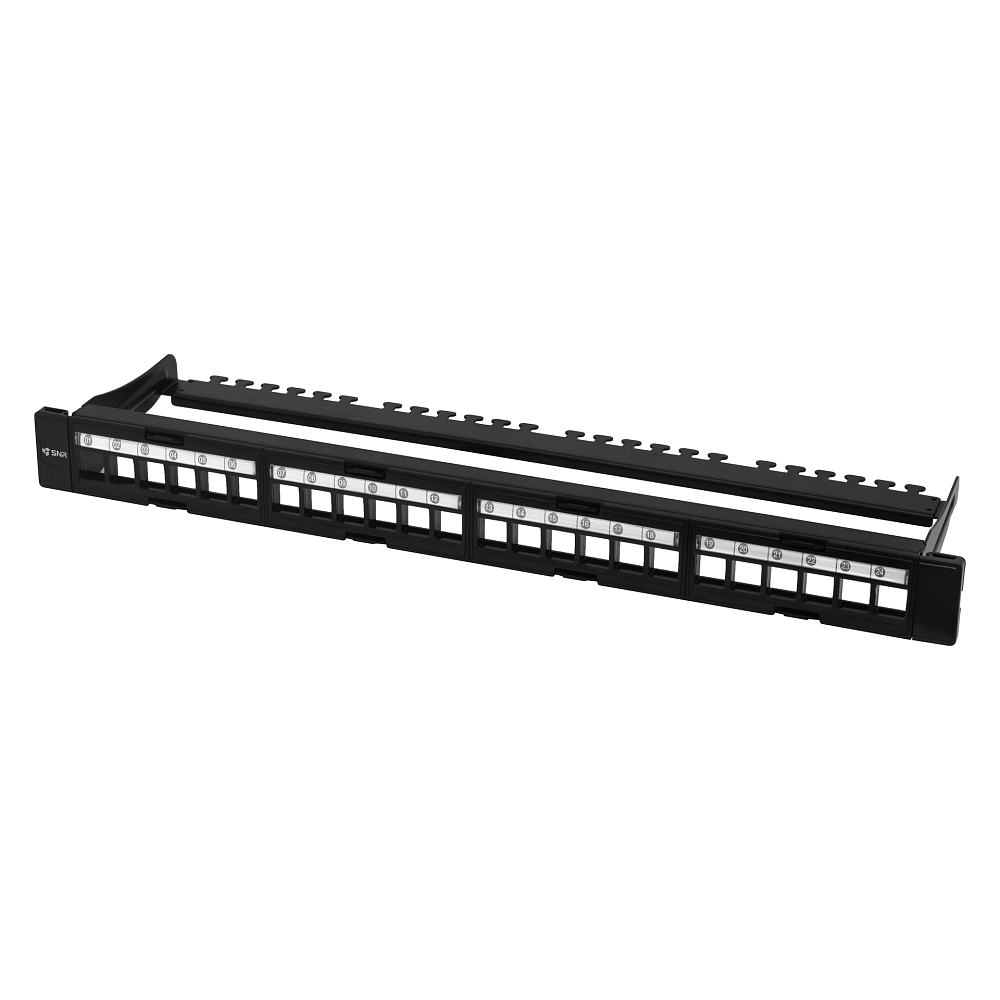

SNR-UL-1U24-D - наборная патч-панель, выполненная в неэкранированном исполнении, предназначена для установки в 19" шкаф или стойку. Патч-панель имеет свободных 24 порта (со шторками), в которые устанавливаются модули Keystone.
Модуль Keystone имеет простую конструкцию: на лицевой стороне расположено гнездо RJ-45, с тыльной стороны находится контакты типа IDC. Заделка кабеля в модуль выполняется стандартным инструментом для работы с IDC контактами. Корпус модуля снабжен надежными фиксаторами позволяющими легко и быстро устанавливать его в наборную патч-панель или настенную розетку. При этом всегда остается возможность произвести перекоммутацию модулей и/или замены отдельного порта. Модули имеют цветовую маркировку по стандарту T568A/B, что повышает простоту монтажа.
Особенностью наборной (незагруженной) патч-панели является возможность устанавливать необходимое количество и тип портов, а также увеличивать портовую емкость по мере необходимости в процессе эксплуатации (максимум - 24 порта). Данная особенность делает процесс монтажа/обслуживания удобным и минимально затратным.
Для удобства администрирования каждый порт панели пронумерован.
