Расшифровка кабеля КВВГнг(A)-FRLS 5х0,75
К - Кабель контрольный
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
FR - наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами

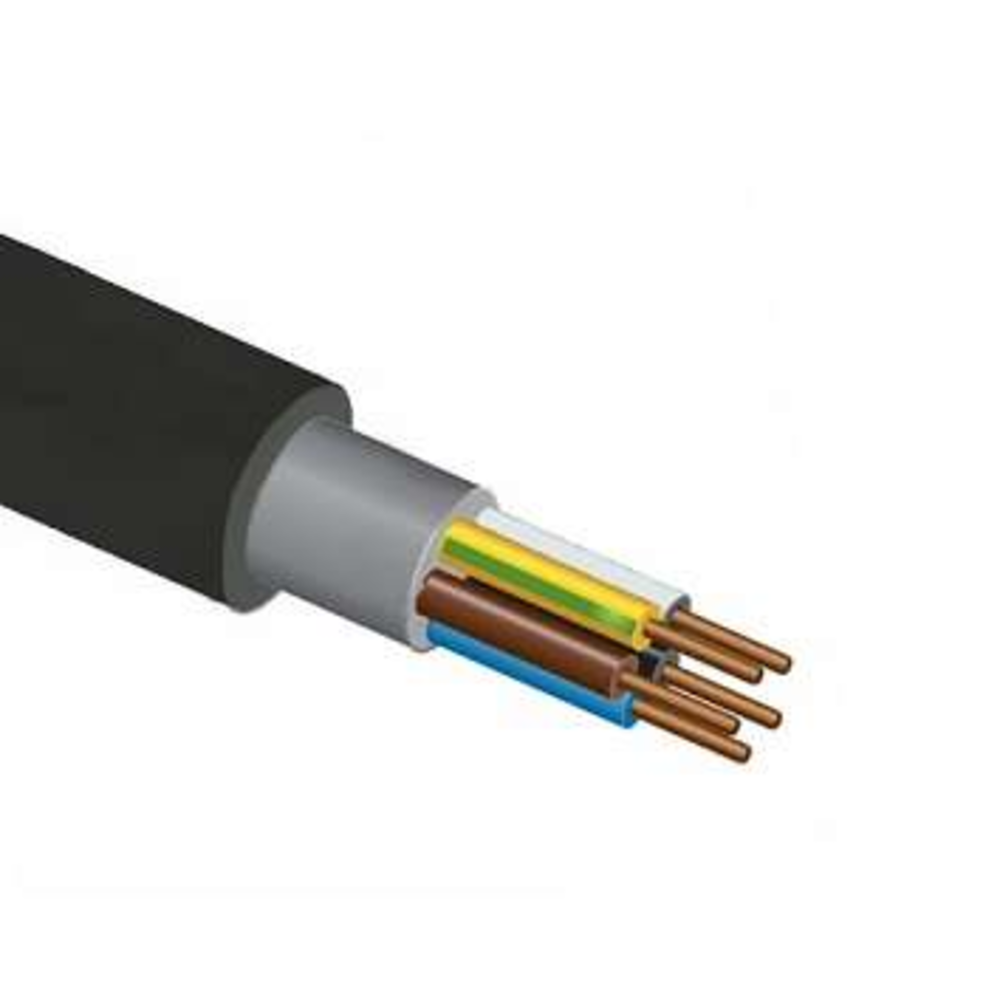

Элементы конструкции кабеля КВВГнг(A)-FRLS 5х0,75:
1. Токопроводящая жила – из медной проволоки.
2. Термический барьер - из слюдосодержащей ленты.
3. Изоляция – из поливинилхлоридного пластиката пониженной пожароопасности.
4. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.
5. Разделительный слой из поливинилхлоридного пластиката пониженной пожароопасности.
6. Экран - в виде обмотки из медной фольги или медной ленты номинальной толщиной не менее 0,06 мм с перекрытием не менее 30%,обеспечивающим сплошность экрана при допустимых радиусах изгиба кабеля.
7. Наружная оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.
Контрольные кабели имеют цифровую или цветную маркировку всех изолированных жил, обеспечивающую возможность идентификации каждой жилы при монтаже.
Область применения кабеля КВВГнг(A)-FRLS 5х0,75:
Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В.Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97(ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом. Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В.
