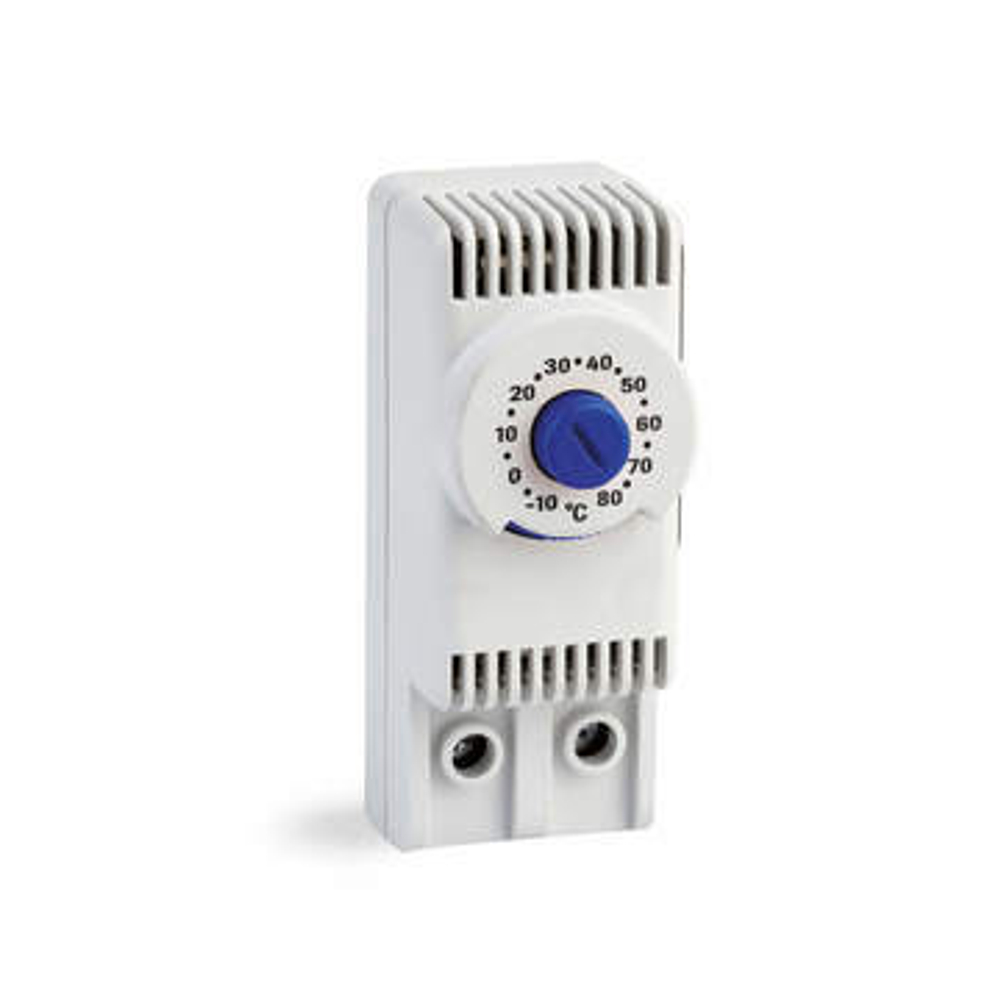

TSn TС1 Термостат к вентилятору (NO)
Тип устройства - Термостат (температура включения/выключения)
Модель - TSn TC1
Тип контактов - NO (Normally Open)
— нормально разомкнутый контакт
Функция - Автоматическое включение/выключение вентилятора в зависимости от температуры.
Диапазон регулировки температуры - Обычно от
15°C до 90°C
(может отличаться в зависимости от производителя)
Температура срабатывания (установка)
Регулируемая вручную
Контактная группа - 1 переключающий контакт (NO/NC), но в данном случае используется как NO
Напряжение питания - До
250 В переменного тока
(зависит от исполнения)
Максимальный ток - Обычно до 10 А
Степень защиты - IP20 / IP40 (зависит от модификации)
Установка - На DIN-рейку или в монтажную коробку
Применение - Управление вентиляторами, радиаторами, обогревателями и другими устройствами в зависимости от температуры окружающей среды или оборудования
Тип монтажа - Щитовой (в электрощит)
Рабочая среда - Неагрессивная, без конденсата и пыли
Как работает термостат TSn TC1 (NO)
При температуре ниже установленной — контакт разомкнут , вентилятор выключен
При превышении порога температуры — контакт замыкается , подается напряжение на вентилятор, и он включается
После охлаждения до установленного уровня — контакт снова размыкается , вентилятор выключается
Пример подключения:
Фаза (L) подключается на вход термостата
Выход (NO) подключается к вентилятору
Ноль (N) подключается напрямую к вентилятору
При достижении температуры — контакт замыкается, вентилятор включается
Где применяется:
В серверных шкафах
В промышленном оборудовании
В системах вентиляции и охлаждения
В шкафах автоматики и управления
В холодильных установках (вспомогательное управление)
Важно:
Убедитесь, что параметры термостата соответствуют вашим требованиям по току и напряжению
Установите термостат в зоне, где он будет корректно измерять температуру (не на сквозняке, не рядом с источником тепла)
